電商物流分揀線升降裝置的結構分析與優化
發布時間:2019-04-14 23:35:49 | 作者: 斯凱樂流水線
電商物流分揀線中升降裝置旳作用是將產品包裏提起并傳遞到轉運機構或?qū)⑥D(zhuǎn)運機構傳遞旳分揀好的包裹放至指定位置,其工作特點是需做高頻率的上下往復運動,且多為負載運動。由于此升降機需高頻率的上下往復運動,其剪叉臂孔與軸配合部位常岀現磨損現象,剪叉臂與連接軸配合孔長時間使用會出現長孔現象,影響使用壽命。對現有的升降裝置進行分解,經拆解、測量后繪制出電商物流分揀線升降裝置圖紙,建立不同角度連杄的 ANSYS數值模擬參數化模型,并通過受力分析得岀電商物流分揀線升降裝置受力特點其可能岀現故障的位置及故障方式,根據相關硏究及數值模擬分析結果提岀電商物流分揀線升降裝置的改進措施。
分析工作原理
對現有的升降裝置進行分解,經拆解、測量后繪制電商物流分揀線升降裝置圖紙,電機的轉動經過皮帶驅動蝸輪蝸桿機構,從而實現升降機的上下往復運動,完成從電機的轉動向直線運動的轉變。分揀機升降裝置結構為典型的剪叉機構。
電商物流分揀線剪叉機構升降機驅動方式一般有兩種:一種為液壓缸驅動,另一種為蝸輪蝸桿驅動。蝸輪蝸桿傳動方式具有結構簡單、穩定性好、使用壽命長及事故率低等優點,故物流分揀杋升降裝置使用蝸輪蝸桿驅動方式。
剪叉機構的每根剪桿可以認為由兩段一端鉸接和一端固定的梁?jiǎn)卧B接而成。電商物流分揀線剪叉機構是剪叉式升降臺的主體,也是主要承力構件。

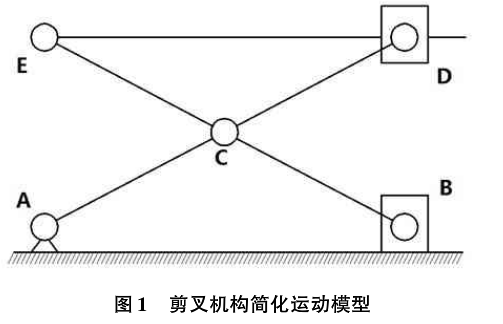

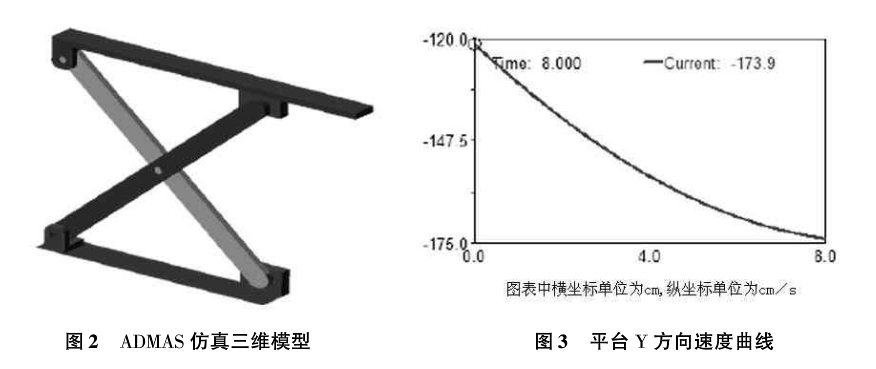

以單級剪叉式升降臺為例(見圖1),分析滑塊B水平速度、升降平臺ED的垂直速度該運動機構由5個剛體組成,N=5,公共基的基點取在A點。系統的坐標數為n=3N=15,圖中剪叉臂BE為B1,剪叉臂AD為B2,滑塊B為B3,滑塊D為B4,桿ED為B5。系統中轉動鉸為4個,滑動鉸2個,A端有x和y向的絕對位置約束。所以整個系統的主約束個數S=14,自由度8=15-14-=1為更直觀得出電商物流分揀線剪叉機構的運動特點,武漢理工大學汽車工程學院利用 ADmAs軟件建立了一級剪叉機構的三維實體模型,并進行了運動仿真,得出了一級剪叉機構下降過程平臺速度變化曲線(見圖2,圖3),由分析結果可知剪叉機構在工作時有先快后慢的特點,可以使升降裝置在放下重物過程先慢后快,起到了緩沖的作用。
